Android Widget开发

Posted by Vane's Blog on July 1, 2025

Android Widget概述

Android Widgets是主屏幕自定义中不可或缺的一部分。你可以把它们看作“一览”视图,可以直接在用户的主屏幕上展示应用的最重要的数据和功能。用户可以随意移动小部件,并且如果支持,还可以调整其大小,以便根据个人偏好调整小部件中信息的量。

小部件类型

小部件通常分为以下几类:

  1. 信息小部件

    信息小部件通常显示关键信息并跟踪这些信息随时间的变化。例如,天气小部件、时钟小部件或体育比分跟踪小部件。点击这些小部件通常会启动相关应用,并展示小部件信息的详细视图。

  2. 集合小部件

    集合小部件专门展示同类型的多个元素,如相册应用中的图片集合,新闻应用中的文章集合,或通信应用中的邮件或消息集合。集合小部件通常可以纵向滚动。

    集合小部件通常集中在以下用途:

    • 浏览集合
    • 打开集合中的元素到应用的详细视图
    • 与元素互动,例如标记完成状态(在Android 12引入了复合按钮支持)。
  3. 控制小部件

    控制小部件的主要目的是展示常用功能,让用户可以从主屏幕直接触发而不需要打开应用。你可以把它们看作应用的遥控器。例如,家庭控制小部件可以让用户开关房间的灯光。

    与控制小部件互动可能会打开应用的相关详细视图,这取决于小部件的功能是否产生任何数据输出,例如搜索小部件。

  4. 混合小部件

    虽然一些小部件单独代表上述类型之一(信息、集合或控制),但很多小部件是混合类型,结合了不同类型的元素。例如,音乐播放器小部件主要是控制小部件,但它也显示当前播放的曲目,就像信息小部件。

小部件的限制

虽然小部件可以看作“迷你应用”,但在Android的小部件存在很多限制,如:

  • 手势支持: 由于小部件位于主屏幕,它们需要与已经存在的导航手势共存。因此,小部件的手势支持有限,只有触摸和垂直滑动手势是可用的。
  • UI元素: 小部件支持的UI控件很少,如下:
    • 文本控件: TextView, Button, EditText
    • 图像控件: ImageView, ImageButton
    • 动画控件: ViewFlipper
    • 适配器视图: ListView, GridView
    • 进度条: ProgressBar
    • 复合按钮: CheckBox, RadioButton, ToggleButton
    • 布局控件: FrameLayout, LinearLayout, RelativeLayout。

Android12新增API

Android12新增了一些小部件的API,使得小部件更强大,新增API如下:

RemoteViews类

方法 作用
RemoteViews(Map<SizeF, RemoteViews>) 根据响应式布局映射表创建目标RemoteViews
addStableView() 向RemoteViews动态添加子View,类似ViewGroup#addView()
setCompoundButtonChecked() 针对CheckBox或Switch控件更新选中状态
setRadioGroupChecked() 针对RadioButton控件更新选中状态
setRemoteAdapter(int , RemoteCollectionItems) 直接将数据填充进小组件的ListView
setColorStateList() 动态更新小组件视图的颜色
setViewLayoutMargin() 动态更新小组件视图的边距
setViewLayoutWidth()、setViewLayoutHeight() 动态更新小组件视图的宽高
setOnCheckedChangeResponse() 监听CheckBox等三种状态小组件的状态变化

XML属性

属性 作用
description 配置小组件在选择器里的补充描述
previewLayout 配置小组件的预览布局
reconfigurable 指定小组件的尺寸支持直接调节
configuration_optional 指定小组件的内容可以采用默认设计,无需启动配置画面
targetCellWidth、targetCellHeight 限定小组件所占的Launcher单元格
maxResizeWidth、maxResizeHeight 配置小组件所能支持的最大高宽尺寸

Widget小部件架构

Android Widget的架构,设计的核心目标是解决一个关键问题:如何让一个应用程序(App)的UI片段,安全、高效地运行在另一个应用程序(通常是桌面Launcher)的进程中。

Android Widget 架构概览

Android Widget的架构是一个典型的基于进程间通信(IPC)代理模式的设计。它横跨了至少三个进程:

  1. Widget提供方进程(App Process): 你的应用程序进程。它负责提供Widget的内容、布局和响应逻辑。
  2. Widget宿主进程(Host Process): 通常是桌面(Launcher)应用的进程。它负责请求、展示Widget,并将用户的交互事件传递出去。
  3. 系统服务进程(System Server Process): system_server进程。它是整个架构的中枢和协调者,AppWidgetService就运行在这里。

下面,我们来拆解这套架构中的核心组件和它们之间的交互流程。

核心组件 (The Key Players)

1. AppWidgetProvider (in App Process)

  • 本质: 一个特殊的BroadcastReceiver。这是你作为Widget开发者最主要的入口。
  • 职责:
    • 生命周期管理: 接收来自AppWidgetManager的系统广播(Intent),这些广播代表了Widget的生命周期事件,例如:ACTION_APPWIDGET_UPDATE, ACTION_APPWIDGET_ENABLED, ACTION_APPWIDGET_DELETED等。
    • UI构建: 在接收到更新事件后,创建或更新一个RemoteViews对象。
    • 逻辑触发: 它是所有Widget更新逻辑的起点。

2. RemoteViews (A Parcelable UI Description)

  • 本质: 这是Widget架构的魔法核心。它不是一个真正的View,而是一个可序列化(Parcelable)的对象。它描述了View层次结构的布局信息以及要对这些View执行的操作(比如,设置文本、设置图片、绑定点击事件等)。
  • 为什么需要它?: 你不能直接将一个View对象从你的App进程传递到Launcher进程,因为它们处于不同的内存空间。RemoteViews就是这个问题的解决方案。它将UI的“蓝图”打包,通过Binder IPC从App进程发送到Host进程,再由Host进程在自己的上下文中“inflate”成真实的View对象。
  • 局限性: 出于安全和性能考虑,RemoteViews支持的View类型和可执行的操作是有限的。例如,只支持TextView, ImageView, Button等基础组件,以及ListView, GridView, StackView, AdapterViewFlipper等集合视图。不支持自定义View。

3. AppWidgetManager (The Central Coordinator)

AppWidgetManager是一个典型的Facade模式应用,它对开发者屏蔽了底层的IPC复杂性。它有两个“面孔”:

  • 客户端代理 (in App/Host Process): 我们在代码中通过AppWidgetManager.getInstance(context)获取到的对象。它是一个代理,负责将我们的请求(如 updateAppWidget())通过Binder IPC发送给系统服务。
  • 系统服务端 (in System Server Process): 由 AppWidgetService (入口) + AppWidgetServiceImpl (核心逻辑) 共同组成。当我们谈论Widget服务的状态和逻辑时,我们现在指的是 AppWidgetServiceImpl。 客户端AppWidgetManager通过Binder连接到的,是AppWidgetServiceImpl暴露出的Binder对象。
    • 状态维护: 维护系统中所有Widget实例的状态信息(哪个Host放置了哪个Provider的哪个widgetId)。
    • 事件分发: 负责向各个AppWidgetProvider发送生命周期广播。例如,当到了updatePeriodMillis设定的更新时间,AWMs会构建一个ACTION_APPWIDGET_UPDATE的Intent并广播出去。
    • 连接桥梁: 接收来自App进程的RemoteViews,并将其转发给对应的Host进程。

4. AppWidgetHost (in Host Process)

  • 本质: Launcher中用来管理和承载Widget的组件。
  • 职责:
    • 分配ID: 当用户从Widget选择器中拖出一个Widget时,AppWidgetHost会调用allocateAppWidgetId()向AppWidgetManager申请一个唯一的appWidgetId。
    • 视图创建: 持有AppWidgetHostView,这是一个特殊的FrameLayout,专门用于承载从AppWidgetManager接收到的RemoteViews并将其apply()(inflate)成真实的View树。
    • 交互监听: 监听并处理用户的点击等交互事件(这些事件通常绑定在PendingIntent上)。

5. AppWidgetProviderInfo (The Metadata)

  • 本质: 一个描述Widget元数据(Metadata)的对象。
  • 来源: 系统在解析应用的AndroidManifest.xml和相关的appwidget-provider XML文件后,将这些静态配置信息封装成AppWidgetProviderInfo对象,并由AppWidgetManagerService进行管理。
  • 内容: 包含了Widget的各种静态属性,如:最小/最大尺寸、初始布局、更新周期(updatePeriodMillis)、配置Activity(configure)等。

核心交互流程

让我们把这些组件串起来,看看几个关键场景下的交互流程。

流程1:用户添加一个Widget到桌面

  1. 用户操作: 用户在Launcher中长按,选择并拖动你的Widget到屏幕上。
  2. Host (Launcher): AppWidgetHost调用allocateAppWidgetId()。这个请求通过Binder IPC到达AppWidgetManagerService。
  3. System Server (IPC路由): 请求通过Binder IPC到达system_server。ServiceManager将请求路由给appwidget服务,也就是AppWidgetService发布的那个Binder对象,该对象实际上是AppWidgetServiceImpl的实例。
  4. System Server (逻辑处理): AppWidgetServiceImpl 接收到调用,创建一个全局唯一的appWidgetId,记录下所有关联信息,然后将appWidgetId返回给AppWidgetHost。
  5. Host (Launcher): Launcher在桌面上创建一个AppWidgetHostView来“占位”。
  6. 配置与首次更新: AppWidgetServiceImpl 根据需要,触发配置Activity的启动,或者直接构建ACTION_APPWIDGET_UPDATE广播并发送。
  7. App (Provider):
    • 你的AppWidgetProvider的onUpdate()方法被调用。
    • 在onUpdate()中,你创建RemoteViews对象,描述Widget的初始UI。
    • 你调用AppWidgetManager.getInstance(context).updateAppWidget(appWidgetId, remoteViews)。
  8. 跨进程UI传递:
    • AppWidgetManager代理将appWidgetId和RemoteViews通过Binder IPC发送给AppWidgetServiceImpl
    • AppWidgetServiceImpl 的找到对应的Host,通过其IAppWidgetHost回调接口,将RemoteViews推送给Host进程。
  9. Host (Launcher):
    • AppWidgetHost收到RemoteViews后,调用其AppWidgetHostView的updateAppWidget(remoteViews)方法。
    • AppWidgetHostView内部调用remoteViews.apply(),在Launcher的进程中,根据RemoteViews的描述,创建出真实的View对象并显示出来。

流程2:定时更新 (updatePeriodMillis)

  1. System Server: AppWidgetManagerService内部有一个基于AlarmManager的定时器。当某个Widget的更新时间到达时,它会触发。
  2. System Server: AWMs构建一个ACTION_APPWIDGET_UPDATE广播,其中包含所有需要更新的该Provider的appWidgetId数组。
  3. App (Provider): AppWidgetProvider的onUpdate()被调用,后续流程与首次更新的第7步开始完全相同。

流程3:用户点击Widget上的按钮

  1. App (Provider): 在构建RemoteViews时,你不能设置OnClickListener。取而代之的是,你为一个按钮设置一个PendingIntent。例如: remoteViews.setOnClickPendingIntent(R.id.my_button, pendingIntent)。
  2. Host (Launcher): 当AppWidgetHostView加载这个RemoteViews时,它会把这个PendingIntent真正地附加到那个按钮的点击事件上。
  3. 用户操作: 用户点击了按钮。
  4. Host (Launcher): Launcher进程中的View系统响应点击事件,并触发执行与之关联的PendingIntent。
  5. 系统级操作: PendingIntent是一种特殊的令牌,它允许另一个应用(Launcher)以你原始应用(App)的身份和权限去执行一个预定义的Intent。系统服务(ActivityManagerService)会解析这个PendingIntent。
  6. App (Provider): 根据你创建PendingIntent时指定的Intent(可能是启动一个Activity,发送一个广播,或启动一个Service),你的应用的相应组件会被激活,从而执行刷新数据、再次调用updateAppWidget等操作。

流程图

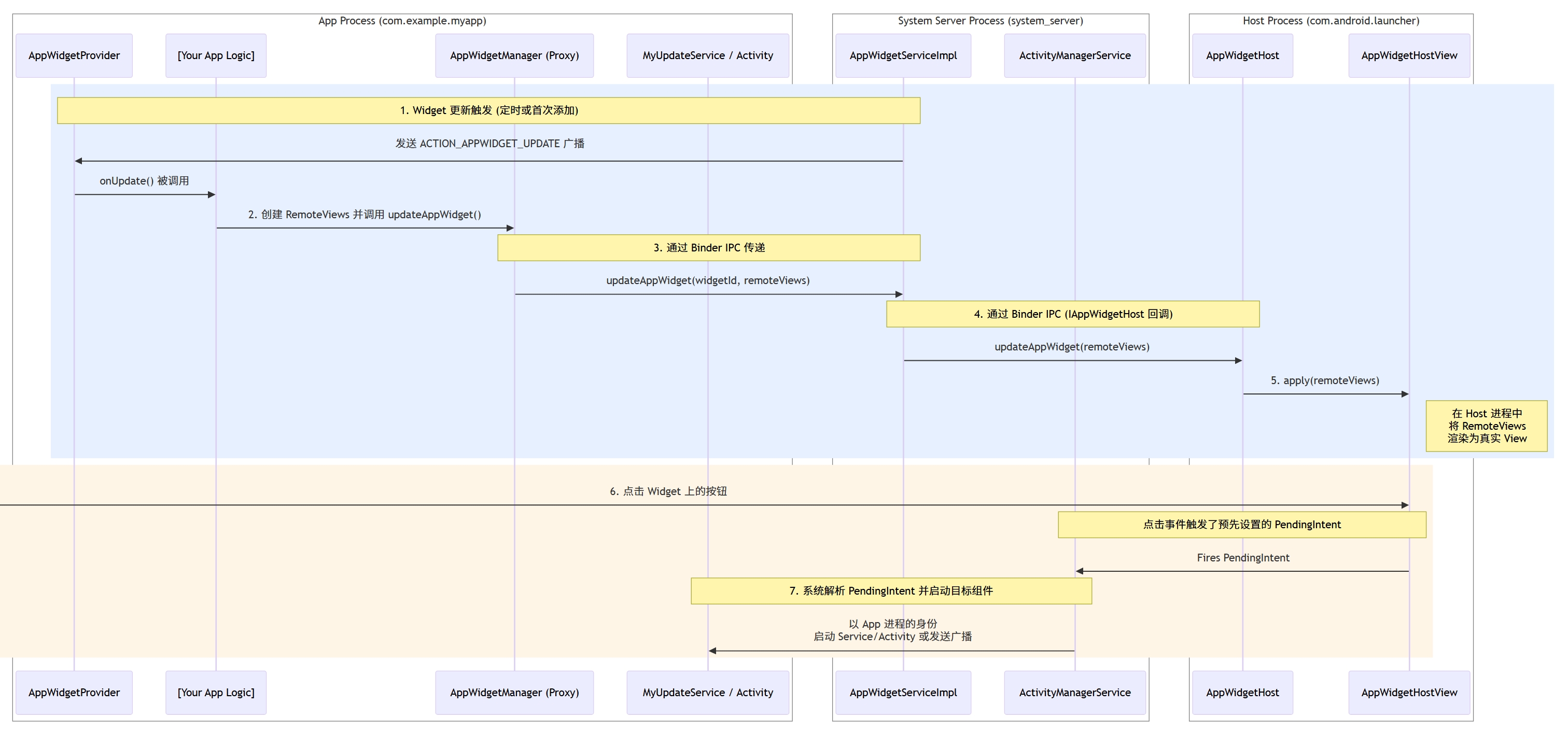

widget

  • 参与者 (Participants):
    • App Process: 应用进程,包含 AppWidgetProvider、业务逻辑、AppWidgetManager 代理和被 PendingIntent 启动的目标组件。
    • System Server Process: 系统核心进程,包含真正的 AppWidgetServiceImpl 逻辑和用于处理 PendingIntent 的 ActivityManagerService。
    • Host Process: 桌面(Launcher)进程,包含 AppWidgetHost 和用于展示的 AppWidgetHostView。
  • 流程一:Widget 更新 (蓝色背景):
    1. AppWidgetServiceImpl 发起更新。
    2. AppWidgetProvider 响应并创建 RemoteViews。
    3. RemoteViews 通过 AppWidgetManager 代理和 AppWidgetServiceImpl 中转。
    4. 最终 RemoteViews 到达 AppWidgetHost。
    5. AppWidgetHostView 将其渲染成界面。
  • 流程二:用户交互 (橙色背景):
    1. 用户点击 AppWidgetHostView 上的某个元素。
    2. Host 进程触发绑定在该元素上的 PendingIntent。
    3. 系统服务 (ActivityManagerService) 接收并解析 PendingIntent。
    4. 系统以你的应用权限,启动在 PendingIntent 中定义的目标组件(如一个 Service 或 Activity),从而执行后续逻辑。

总结与重点

  • 解耦: Widget架构通过AppWidgetManagerService作为中心协调者,将Widget提供方和宿主方彻底解耦。它们之间从不直接通信,只与系统服务交互。
  • IPC核心: Binder是底层通信的基石,Intent(特别是广播)用于事件通知,RemoteViews是UI描述的载体,PendingIntent是安全回调的机制。
  • 省电与高效: AppWidgetProvider作为BroadcastReceiver,只有在需要更新时才会被唤醒,执行完任务后进程即可被系统回收,非常省电。
  • 安全: RemoteViews的受限设计和PendingIntent的授权机制,保证了Host进程无法为所欲为,只能展示你提供的内容和触发你授权的操作。

理解了这个三方协作、基于IPC和代理的架构模型后,在开发Widget时遇到的各种问题,比如更新不及时、点击无响应、跨进程数据同步等,都能从架构层面找到根源。

音乐小部件停止更新案例分析

下面分享一个音乐小部件开发实际开发遇到的”坑”。

音乐Widget的UI元素

  • 歌曲图片封面
  • 歌名
  • 歌手
  • 播放进度条
  • 上一首按钮,暂停/播放按钮,下一首按钮

问题:长时间播放音乐时,会出现音乐Widget不更新。

问题分析

12774 12956 E JavaBinder: !!! FAILED BINDER TRANSACTION !!!  (parcel size = 264488)
12774 12956 E AppWidgetServiceImpl: Widget host dead: HostId{user:0, app:1000, hostId:1024, pkg:com.android.launcher3}
12774 12956 E AppWidgetServiceImpl: android.os.TransactionTooLargeException: data parcel size 264488 bytes
12774 12956 E AppWidgetServiceImpl: 	at android.os.BinderProxy.transactNative(Native Method)
12774 12956 E AppWidgetServiceImpl: 	at android.os.BinderProxy.transact(BinderProxy.java:584)
12774 12956 E AppWidgetServiceImpl: 	at com.android.internal.appwidget.IAppWidgetHost$Stub$Proxy.updateAppWidget(IAppWidgetHost.java:182)
12774 12956 E AppWidgetServiceImpl: 	at com.android.server.appwidget.AppWidgetServiceImpl.handleNotifyUpdateAppWidget(AppWidgetServiceImpl.java:1996)
12774 12956 E AppWidgetServiceImpl: 	at com.android.server.appwidget.AppWidgetServiceImpl.-$$Nest$mhandleNotifyUpdateAppWidget(Unknown Source:0)
12774 12956 E AppWidgetServiceImpl: 	at com.android.server.appwidget.AppWidgetServiceImpl$CallbackHandler.handleMessage(AppWidgetServiceImpl.java:3759)
12774 12956 E AppWidgetServiceImpl: 	at android.os.Handler.dispatchMessage(Handler.java:106)
12774 12956 E AppWidgetServiceImpl: 	at android.os.Looper.loopOnce(Looper.java:201)
12774 12956 E AppWidgetServiceImpl: 	at android.os.Looper.loop(Looper.java:288)
12774 12956 E AppWidgetServiceImpl: 	at android.os.HandlerThread.run(HandlerThread.java:67)
12774 12956 E AppWidgetServiceImpl: 	at com.android.server.ServiceThread.run(ServiceThread.java:44)
12956 12956 I binder  : 12774:12956 transaction failed 29201/-28, size 264488-304 line 3101

log显示是调用updateAppWidget时,发生了android.os.TransactionTooLargeException异常,导致了widget UI不更新。

  1. RemoteViews的本质: 正如我们之前讨论的,它不是一个View,而是一个Parcelable对象。其内部最核心的成员是一个ArrayList(在源码中名为mActions)。Action是所有UI操作(如setText, setImageViewBitmap, setOnClickPendingIntent等)的抽象基元。

  2. set…方法的行为

    当调用 remoteViews.setTextViewText(R.id.title, “…“)时,RemoteViews的内部实现并不是去修改某个属性,而是执行了类似下面的操作:

    addAction(new ReflectionAction(viewId, methodName, BaseReflectionAction.CHAR_SEQUENCE,value));

    private void addAction(Action a) {

            if (mActions == null) {
                mActions = new ArrayList<>();
            }
            mActions.add(a);
        }


    可以看到每次都会new一个ReflectionAction对象,然后放在mActions列表中,目的是在非widget界面时,如果remoteViews执行了set动作,可以将这些ui更新动作放到列表缓存,然后再widget可视化后执行ui更新。

    内存泄漏的形成:

    • 代码中将mRemoteViews作为一个成员变量,并在每次音乐状态更新时复用它。
    • 每次更新(例如,每秒更新一次播放进度),都会调用mRemoteViews.setTextViewText(…)。
    • 这就导致mActions列表像滚雪球一样,越来越大。播放10分钟的歌曲,每秒更新一次,就累积了600个Action对象。如果每次更新还包括设置专辑封面,那问题就更严重了。
    • RemoteViews的公开API中没有提供clear()或remove()方法。这个设计强制我们将其视为一个不可变的构建器。

    TransactionTooLargeException的爆发:

    • 当调用appWidgetManager.updateAppWidget(id, mRemoteViews)时,整个mRemoteViews对象(包括它内部那个巨大的mActions列表)会被序列化成一个Parcel。
    • 这个Parcel通过Binder IPC从App进程发送到system_server进程(AppWidgetServiceImpl)。
    • AppWidgetServiceImpl再将这个Parcel通过另一次Binder IPC发送到Host进程(Launcher)。
    • 当序列化后的mRemoteViews大小超过binder传输的阈值时,Binder驱动会抛TransactionTooLargeException。

    解决方案

    核心原则:在每次需要更新Widget时,都创建一个全新的 RemoteViews 实例。

    最终解决方案: 1.更新歌曲每次都new RemoteViews;

    2.更新进度条复用RemoteViews, 但是会做调用mAppWidgetManager.updateAppWidget前先检查当前的mRemoteViews大小,如果超过200kb阈值,则重新new一个RemoteViews。 200*1024是binder源码中定义的parcelSize阈值,如果超过这个阈值,就会导致TransactionTooLargeException。 测试发现:不是超过了这个阈值就马上会发生TransactionTooLargeException,但是一定会发生TransactionTooLargeException。

    复用RemoteViews 和new RemoteViews 方案对比

特性 复用 RemoteViews (错误方案) 每次 new RemoteViews (正确方案)
工作原理 累积指令集,mActions列表无限增长 每次都发送一个独立的、全新的指令集
内存/性能 严重内存泄漏,最终导致TransactionTooLargeException 高效、安全,每次传输的数据包都很小
后台更新 每次都发送一个更大的数据包 每次都发送一个小数据包,系统只保留最新的
返回桌面时 应用一个包含所有历史指令的“超级包”,凑巧能显示最终状态 应用系统保留的最后一个状态包,高效直接
刷新不及时问题 表面上不明显,因为“超级包”包含了最终状态 如果只依赖定时更新,问题会暴露。需要事件驱动来解决
根本性质 Buggy behavior, an unintended side effect Designed behavior, stable and predictable
